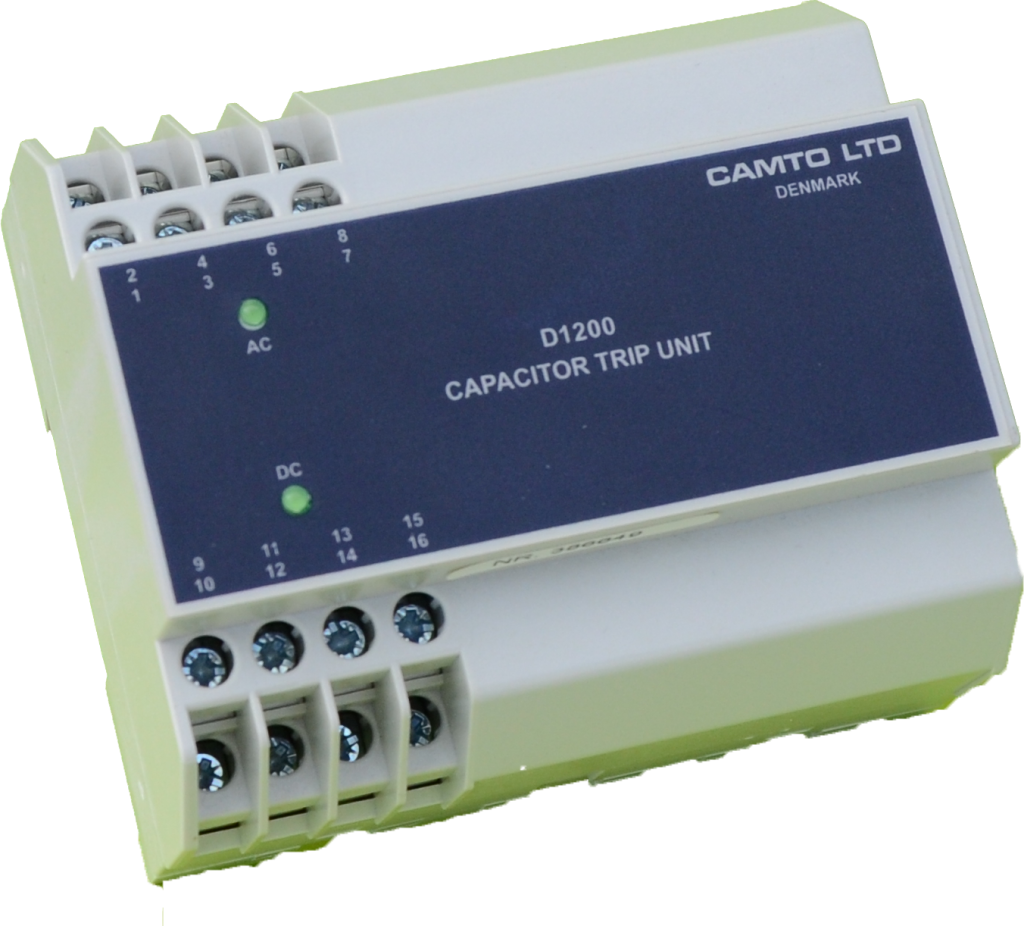

KONDENSATORUDLØSER 601D1200

Denne enhed kan levere energi til udkobling af bryderen i anlæg

Enheden indeholder en 66µF kondensator af samme type som bruges i AC-relæet 601D0900. Den holdes opladet til 300Vdc og indeholder tilstrækkelig energi til at udkoble alle kendte høj- og lavspændingsbrydere med 220Vac udløsespole.

På forpladen findes 2 grønne lysdioder, den ene viser at 220Vac er til stede, og den anden viser at kondensatoren er opladet til 300Vdc.

Enheden kan også bruges til at forøge udkoblings-energien, hvis et AC-relæ 601D0900 skal udkoble mange – eller extremt store – brydere.

                                                                                          Enheden fås også med 132µF kondensator – med dobbelt energi – varenummer 601D1200-01.

                                                                                             ADVARSEL:

         Jævnspændingen på kondensatoren er farlig og er til stede også efter at netspændingen er afbrudt.

                  Enheden har selvafladning så spændingen er faldet til ufarlig størrelse efter ca. 2 minutter.

                                                                                                   DATA:

                                                                                               Forsyningsspænding 220-250Vac, 50-60Hz.

                                                                                              Lagerkondensator 66µF for 601D1200, 132µF for 601D1200-01.

                                                                                       Oplagret energi 66µF opladet til 300Vdc, E=2.97Ws (Joule) for 601D1200.

                                                                                         132µF opladet til 300Vdc, E=5.94Ws (Joule) for 601D1200-01.
